产品详情
三回程烘干机
品牌 : 茂鑫申龙
市场价 : 0.0
产品详情

三回程沙子烘干机介绍


三回程沙子烘干机是茂鑫申龙机械生产的烘干机设备之一,茂鑫申龙三回程河沙烘干机主要烘干对象是沙子,黄沙子、石英砂等各类沙石和微粉颗粒。该设备具有运转可靠、操作弹性大、适应性强、处理量大,广泛使用于建材、冶金、煤炭产业中。一般适应于颗粒状物料,也可用于部分掺入物料的办法烘干粘状膏状物料或含水量较高的物料。

三回程河沙烘干机结构

1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9;扬板;10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成。
另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。

茂鑫申龙机械三回程沙子烘干机工作原理

1、沙子由皮带输送机或斗式提升机送到料斗然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入沙子烘干机(黄沙烘干机)内。
2、烘干机圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。
3、随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以烘干,然后在出料端经皮带机或螺旋输送机送出。
4、在沙子烘干机(黄沙烘干机)筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高烘干速率并促进物料前进。载热体一般分为热空气、烟道气等。
5、载热体经烘干器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

三回程河沙烘干机工艺图

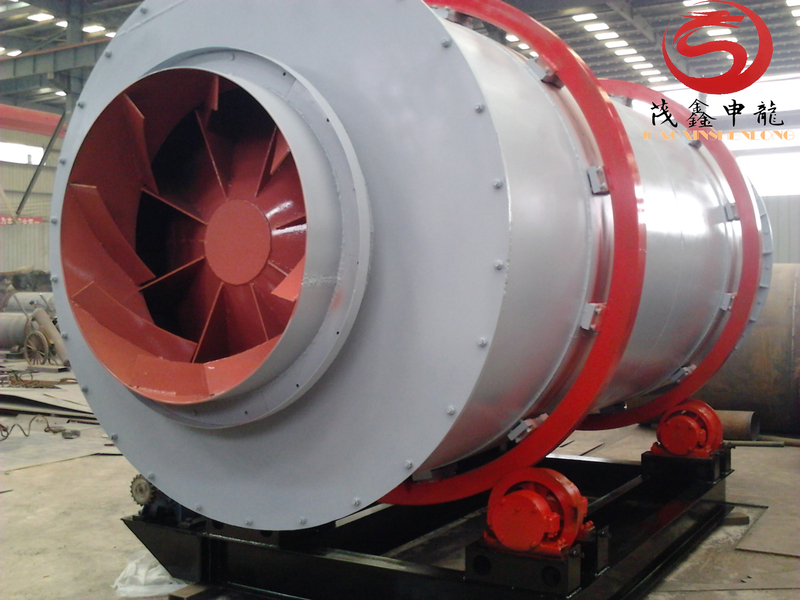

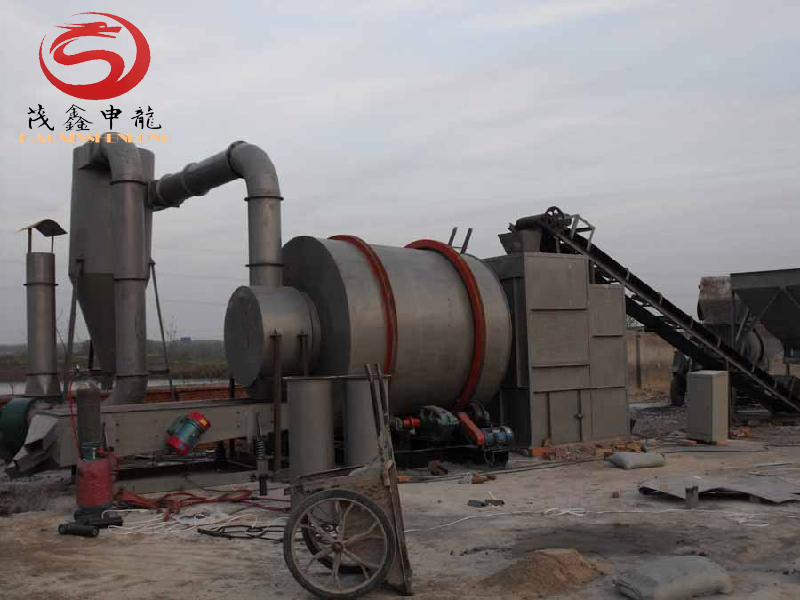

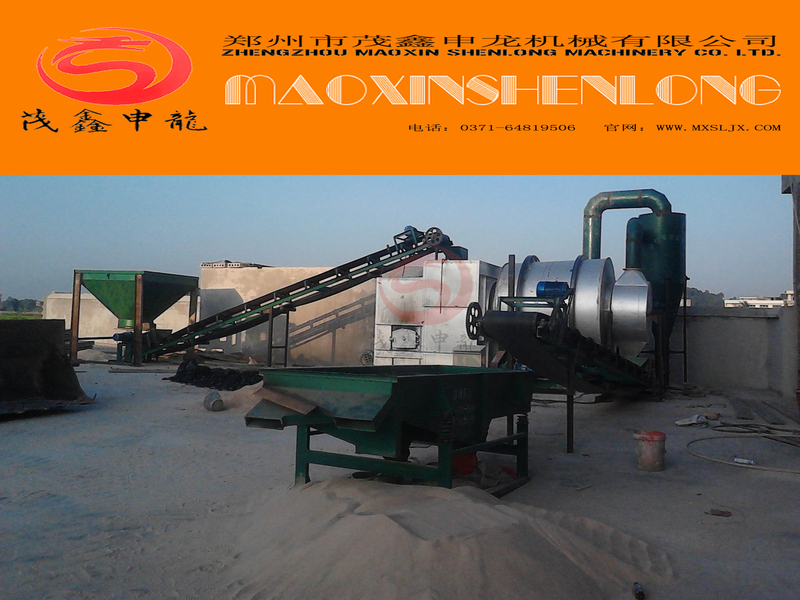

三回程河沙烘干机实物:

timg (5).jpg
